【新品上市】TP系列閥門開度控制器
發布時間:2025-8-7 查看:296

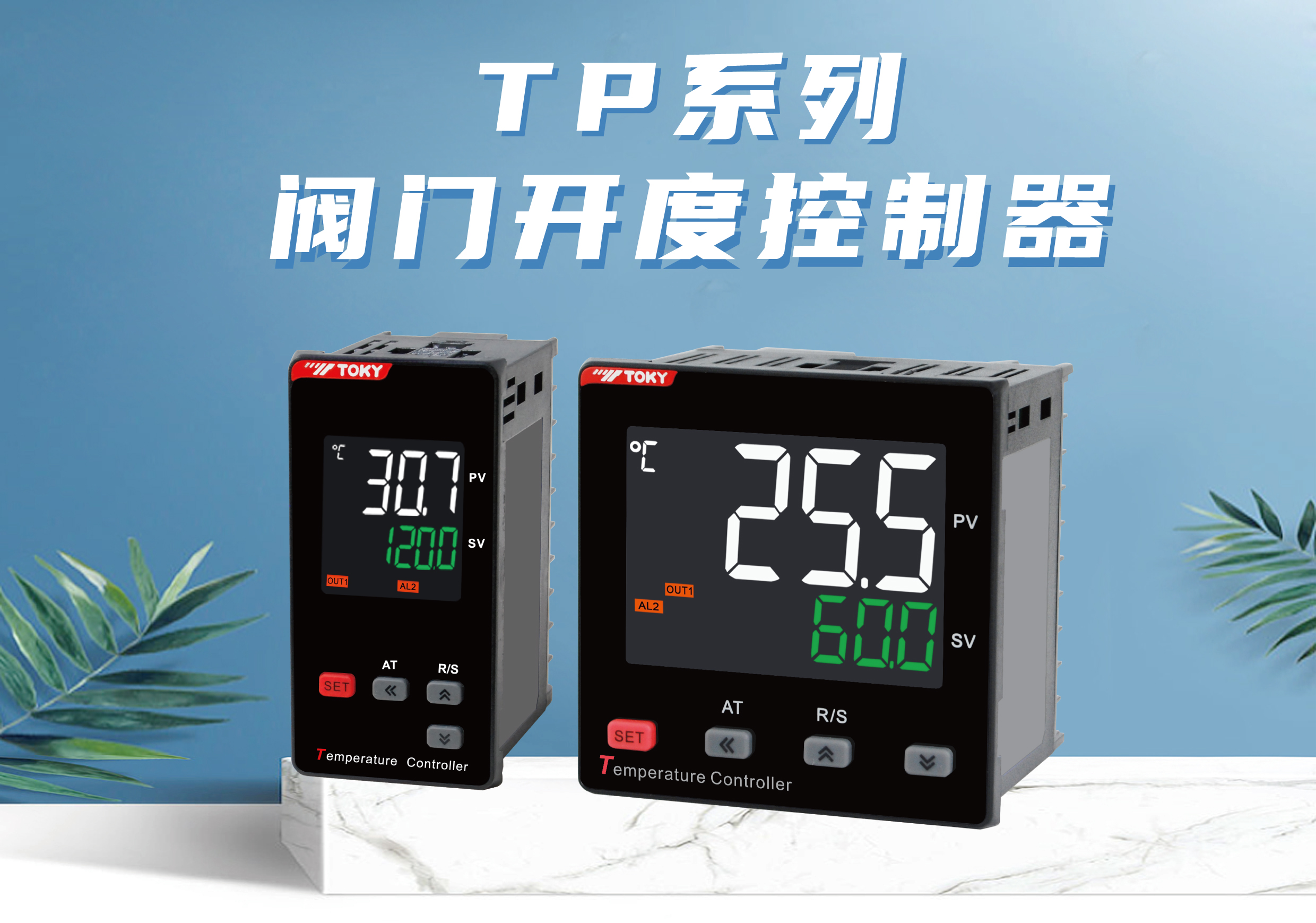

TP系列閥門開度控制器
一、產品概述
TP系列閥門開度控制器,通過實時采集過程變量(如流量、壓力、溫度等)與設定值比較,用PID(比例-積分-微分)算法計算輸出信號(正反向開關信號),控制氣體、油液、蒸汽、熱/冷水,或其他熱媒/冷媒流量的閥門開度,將某個關鍵的過程變量(如流量、壓力、溫度、液位、濃度等)精確、穩定地維持在設定值附近。
二、應用場景
本產品應用于溫度控制、流量控制、壓力控制、液位控制、濃度/成分控制等設備中。
溫度控制
流量控制
壓力控制
液位控制
濃度/成分控制
三、應用行業

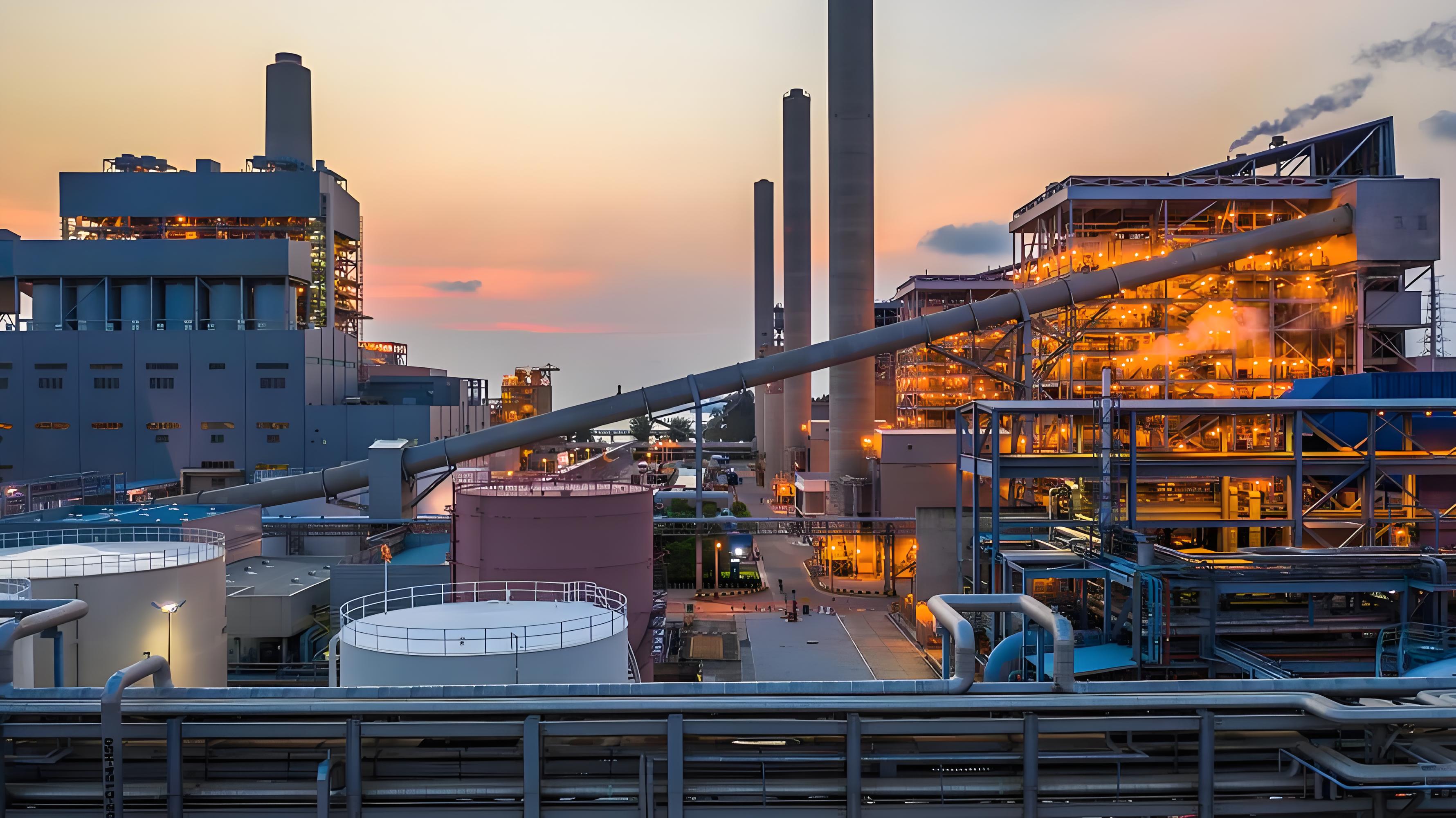

本產品主要應用于化工行業、石油與天然氣行業、電力行業、水處理與污水處理行業、制藥行業、食品與飲料行業、暖通空調行業、造紙行業、冶金行業、半導體制造業、新能源等行業中。
半導體行業

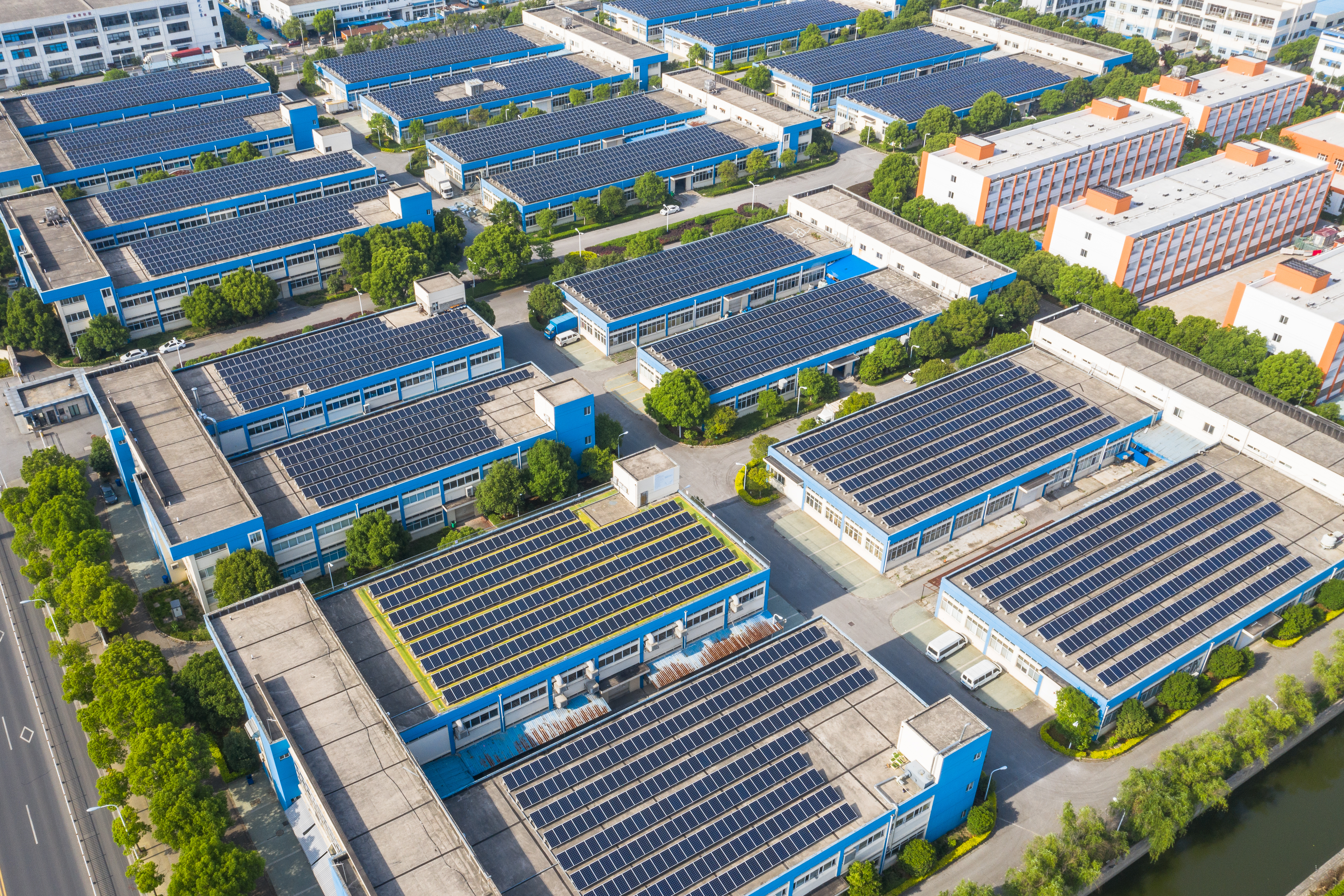

新能源行業

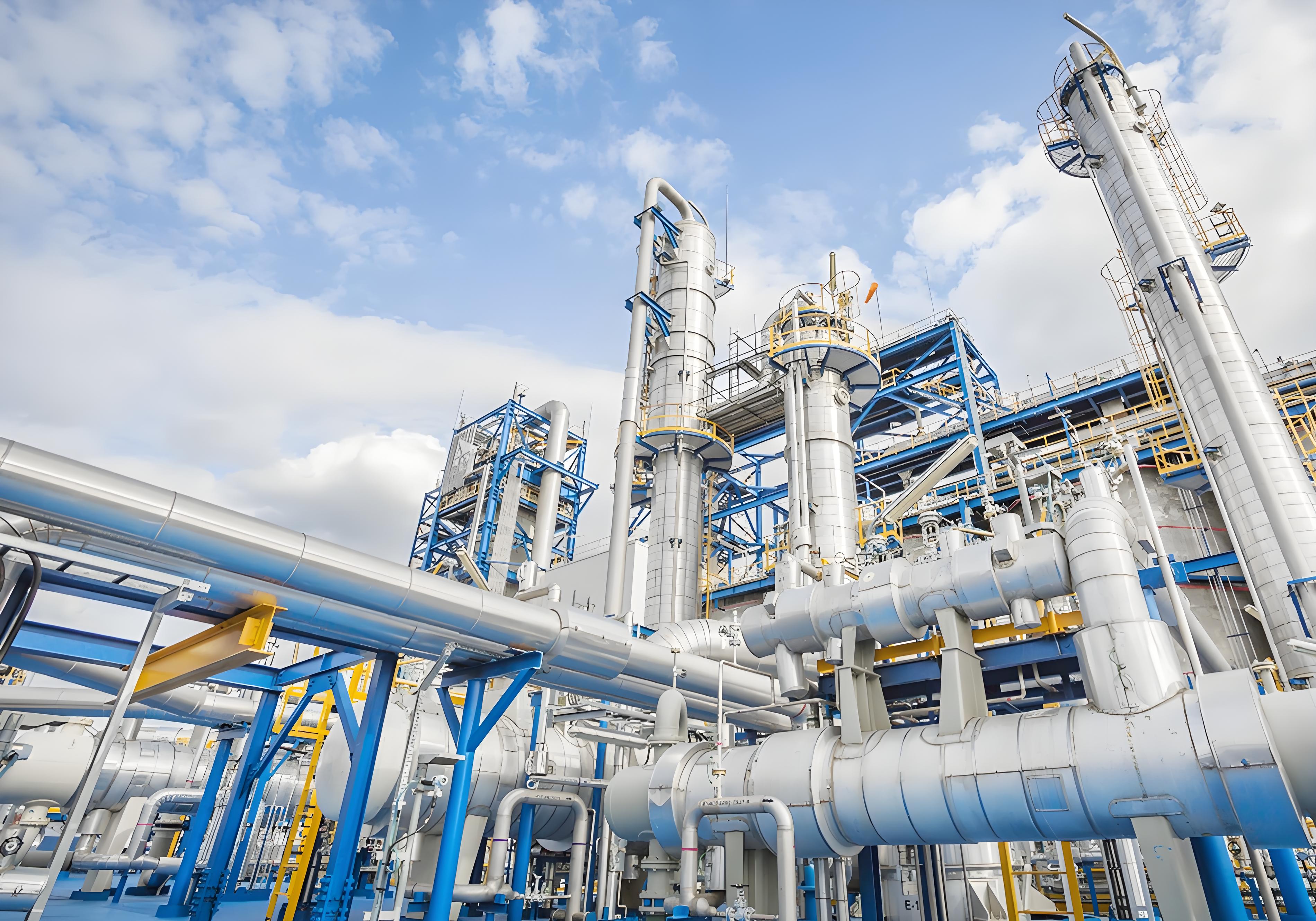

石油與天然氣行業
冶金行業
水處理與污水處理行業
四、產品特點

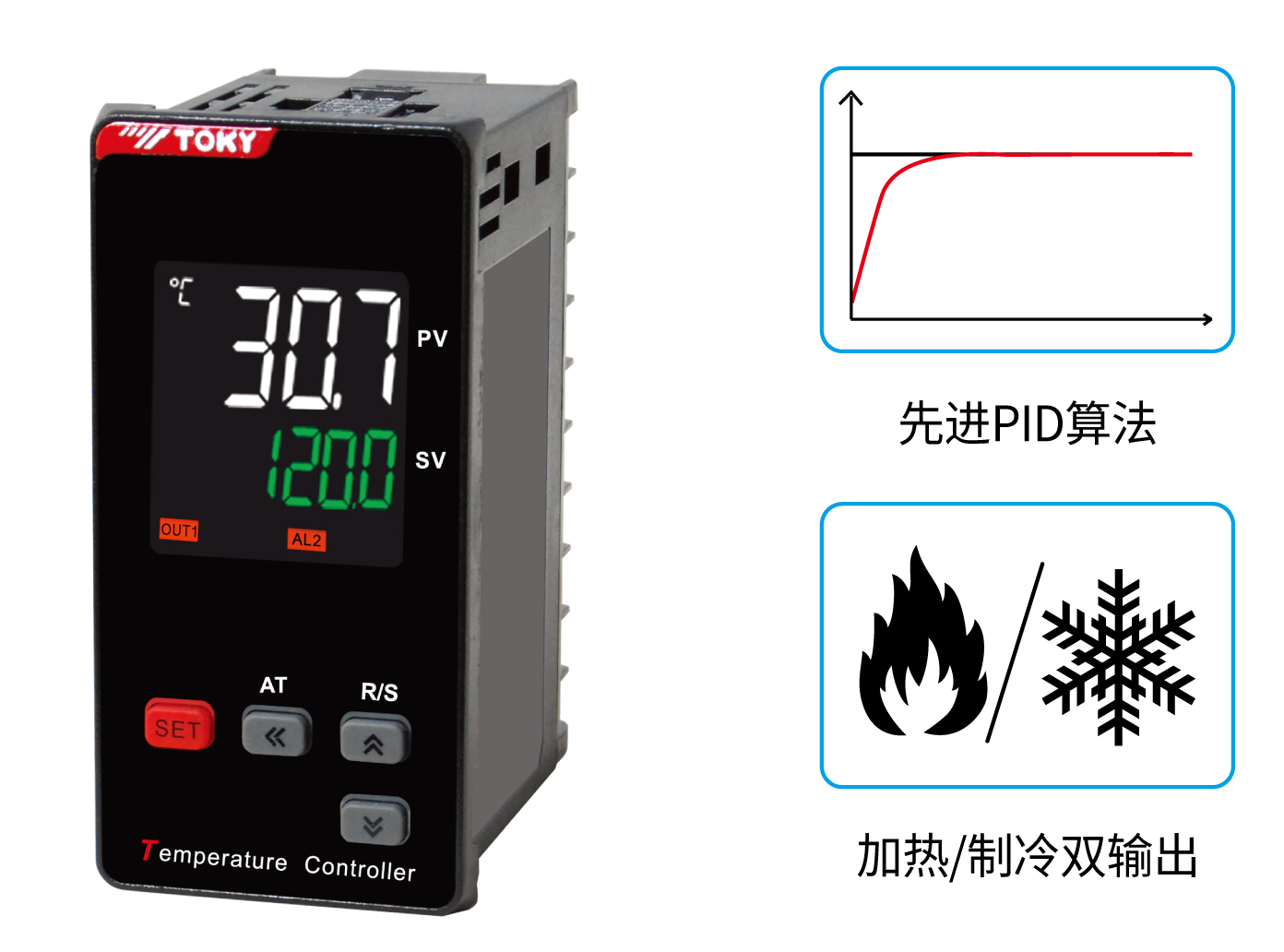

LCD液晶顯示 加熱/制冷控制 通信功能 多種輸入類型

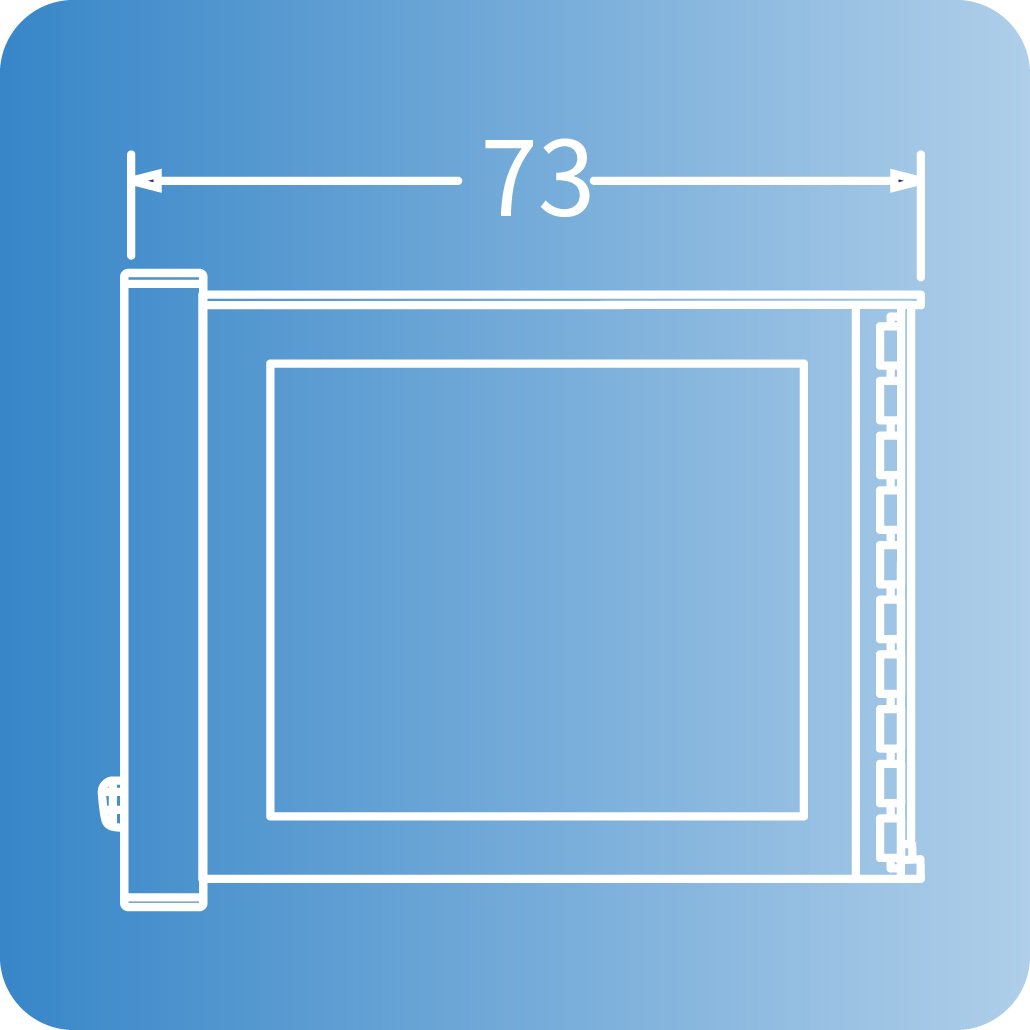

先進PID算法 手動/自動輸出 短機殼設計 CE認證NB機構發證
TP系列閥門開度控制器,因其結構小巧、外觀新穎、易于操作使用,成為閥門開度控制的完美解決方案。它在需要精確、穩定、自動調節流量、壓力、液位、溫度、濃度、成分的任何場合都扮演著核心角色,并廣泛應用于化工、石化、電力、水處理、制藥、食品飲料、HVAC、造紙、冶金、半導體等幾乎所有的流程工業和眾多離散制造業的輔助系統中。
五、功能特點
1.閥門控制功能

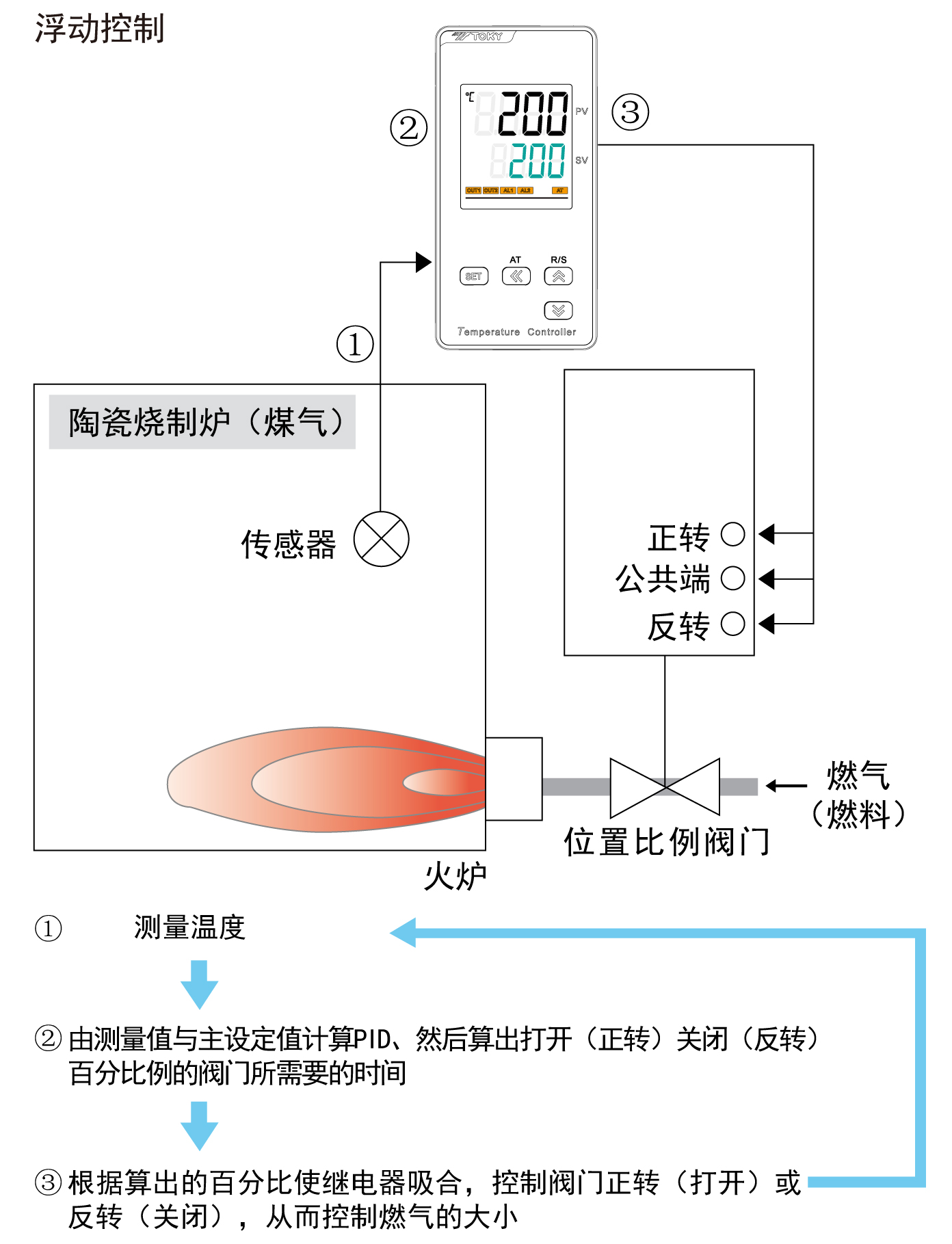

在控制帶有控制電機的比例閥門時,當前僅支持浮動控制模式。在該模式下,根據設定的閥門全行程時間預估閥門開度。
通過高精度算法和靈活配置,適用于工業爐、HVAC等場景的閥門控制需求。
2.采用模糊PID算法,多種控制方式
● PID加熱、PID制冷輸出 ● 運行/停止功能
● PID加熱-冷卻輸出 ● ON/OFF位式控制

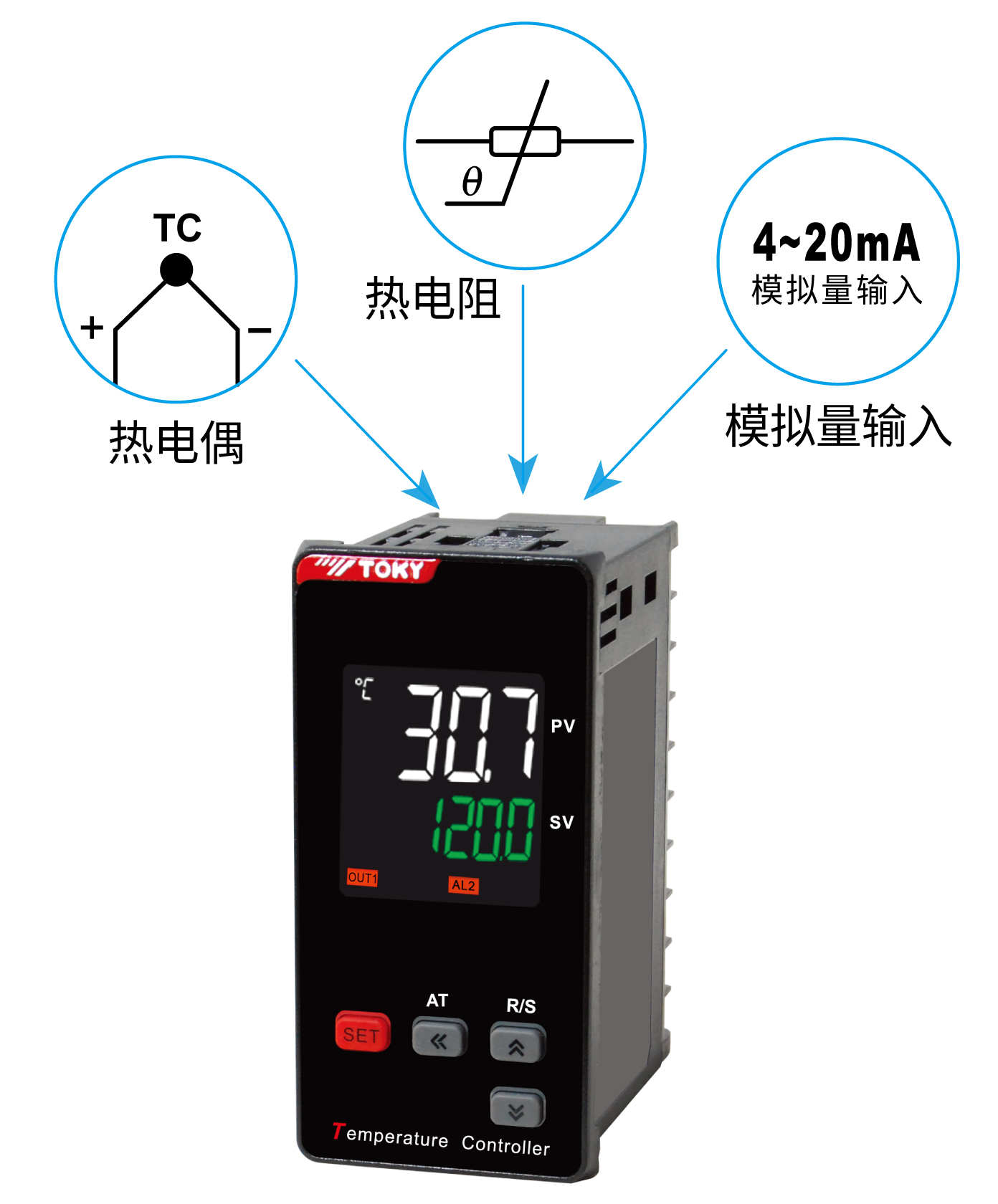

支持常用熱電偶/熱電阻,可訂制4~20mA/0~10V模擬信號輸入。

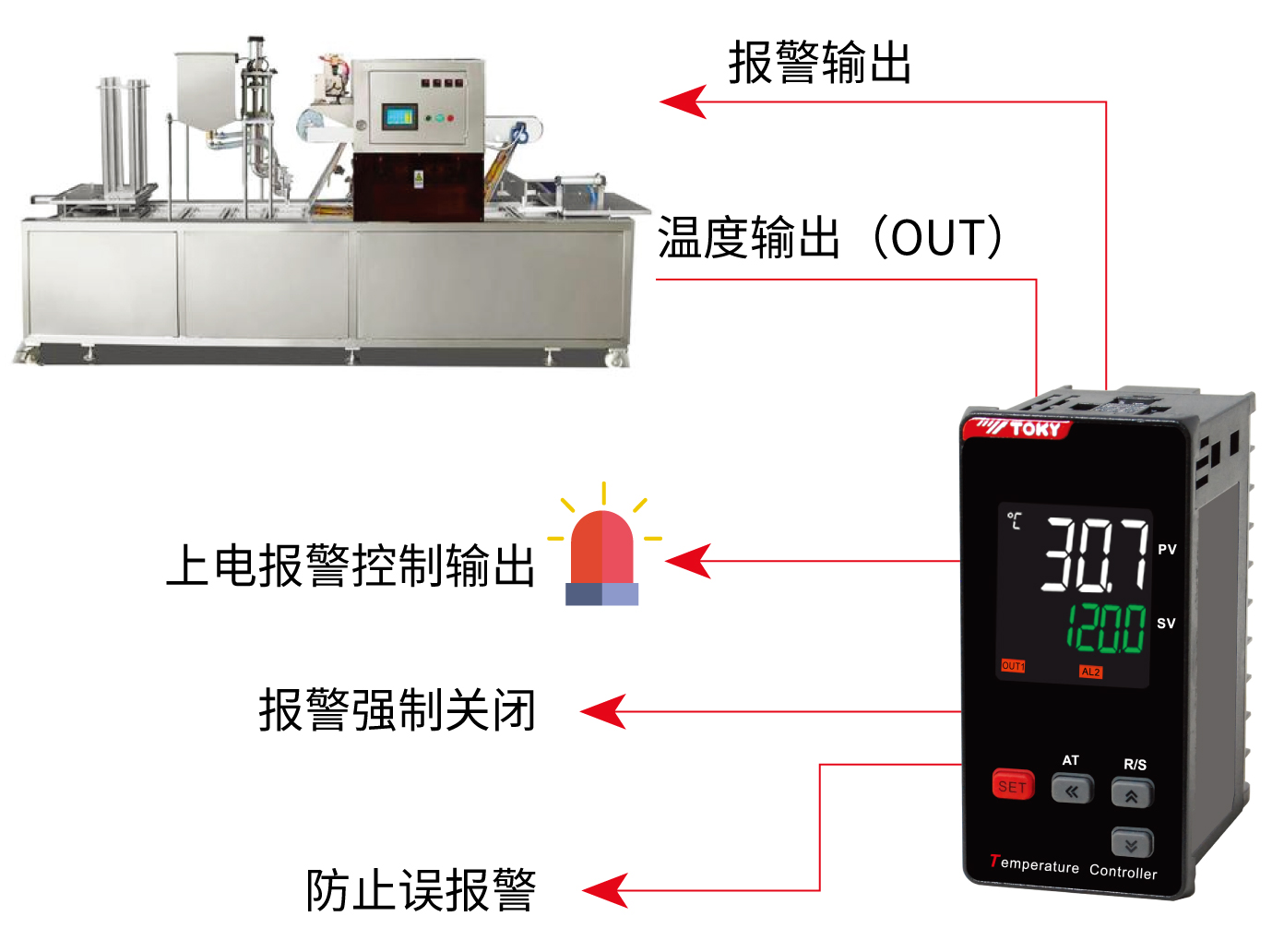

4.報警功能
12種報警方式選擇(絕對值報警、SV偏差值報警、區間內報警、區間外報警),報警輸出抑制。

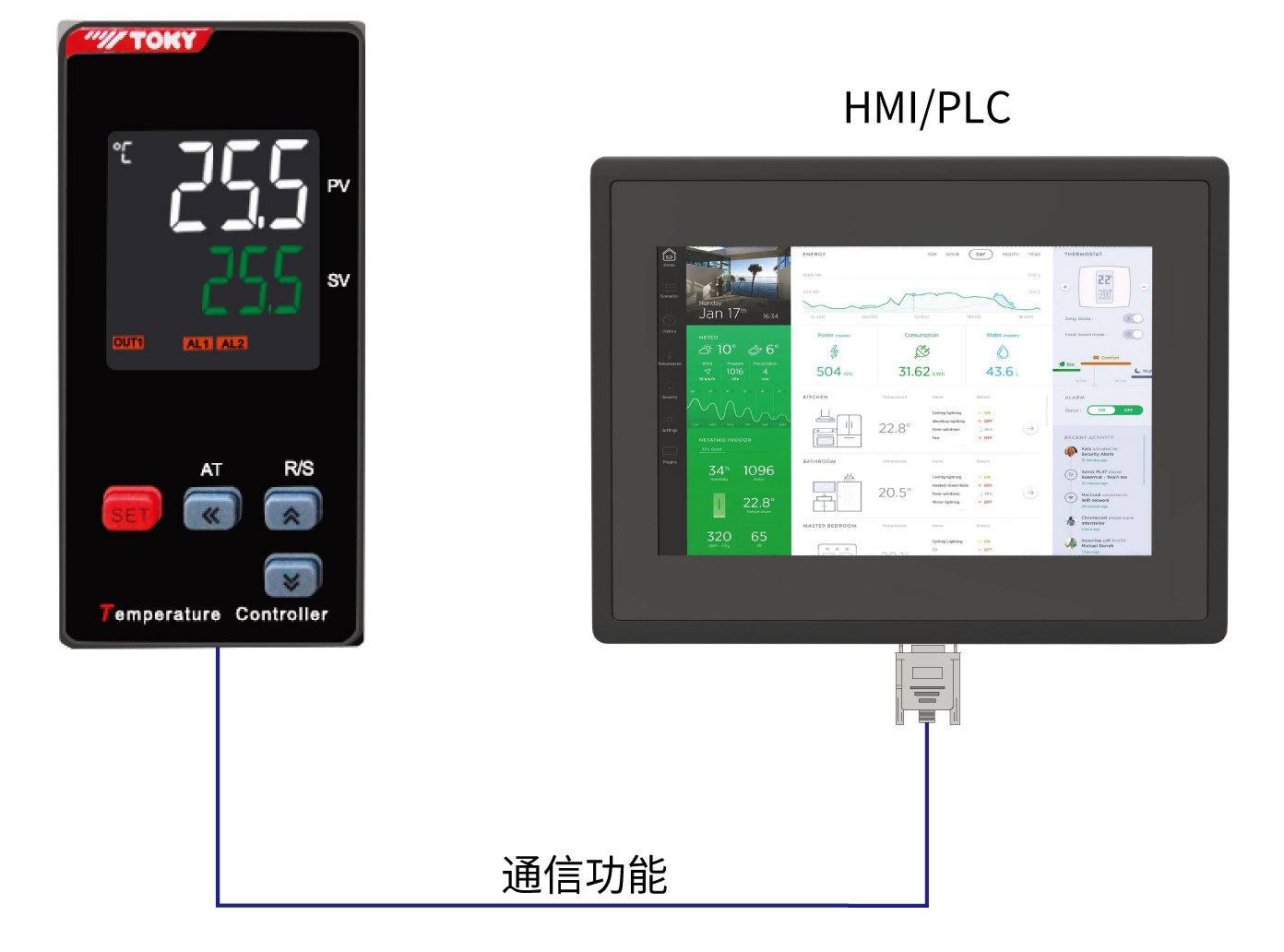

5.RS485通信功能
支持19.2K高速波特率,支持奇/偶/無校驗設置。

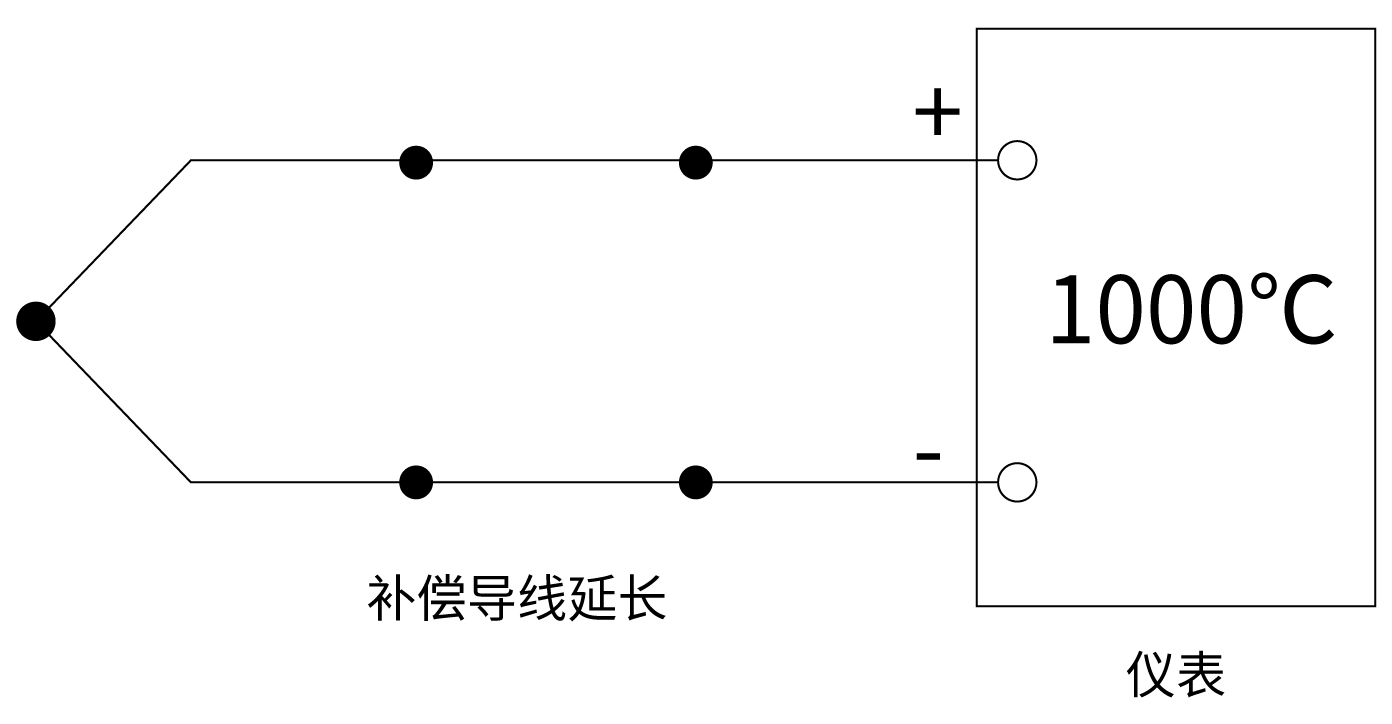

6.熱電偶補償導線
針對熱電偶補償導線長度超過30米以上的特殊應用場合將采樣電路優化,減小誤差。

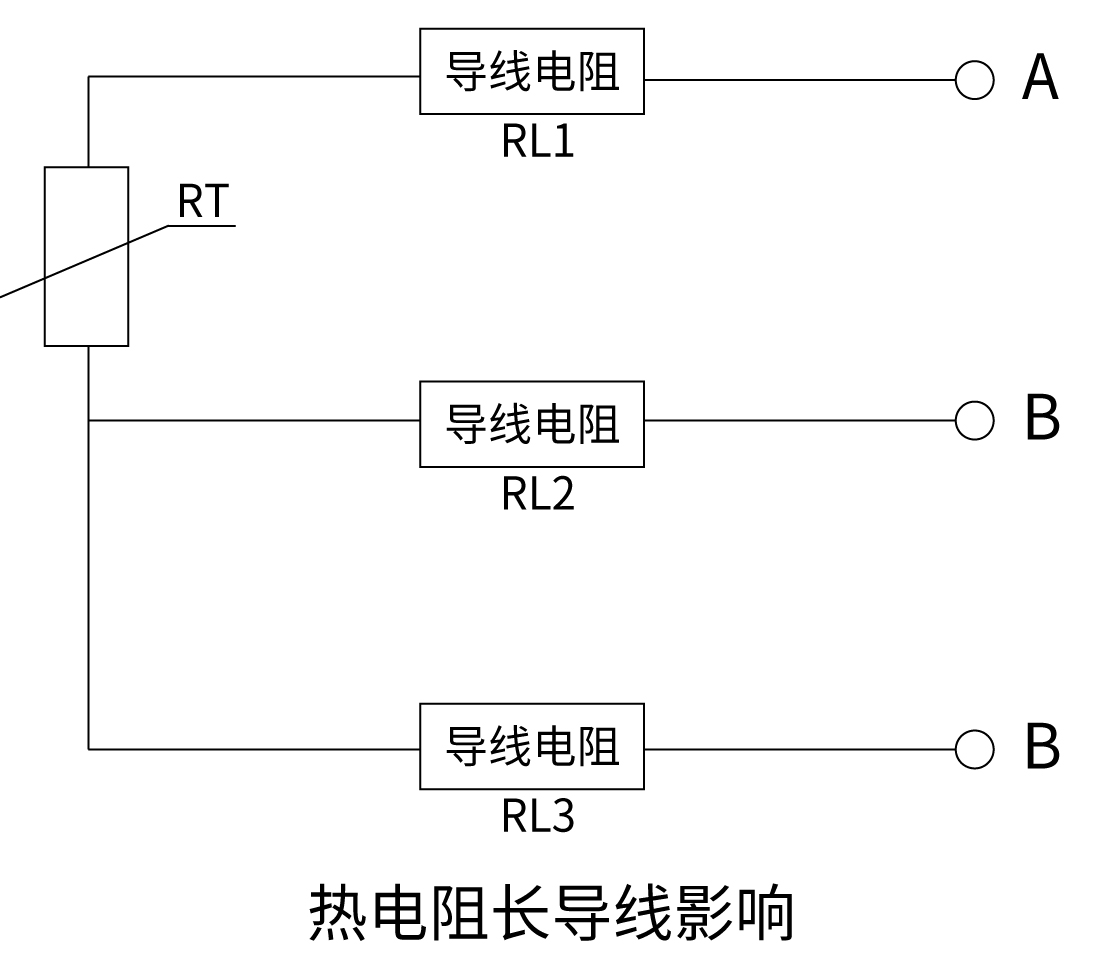

7.熱電阻長線補償
引線太長,會在引線上形成電阻,此電阻會對溫度產生影響,補償電路就是消除影響,達到準確測量。

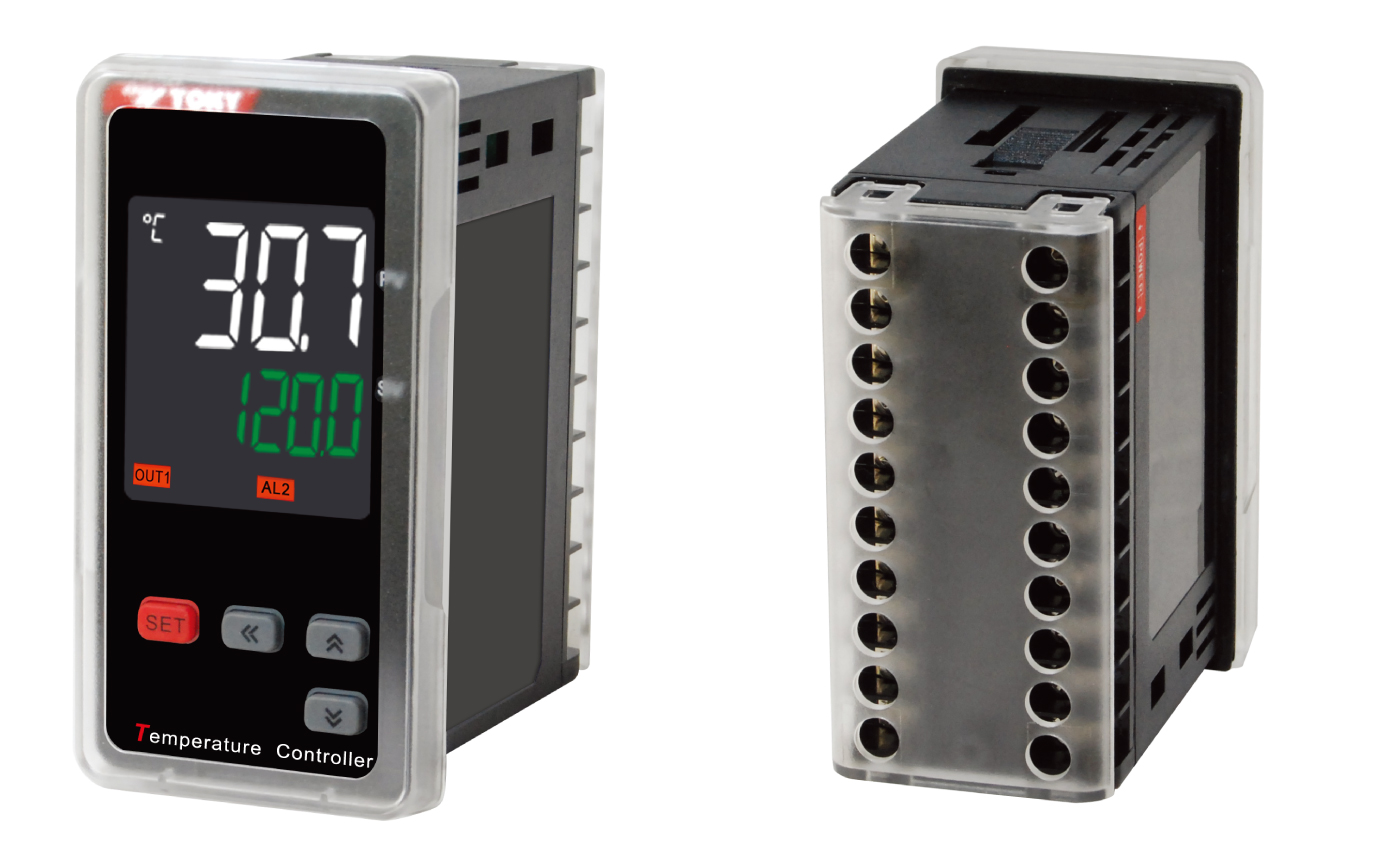

8.保護蓋設計
● 面板保護蓋設計,有效保護顯示屏,防止灰塵/液體進入,延長使用壽命。
● 后置保護蓋設計,保護使用人員的安全,防止觸電。

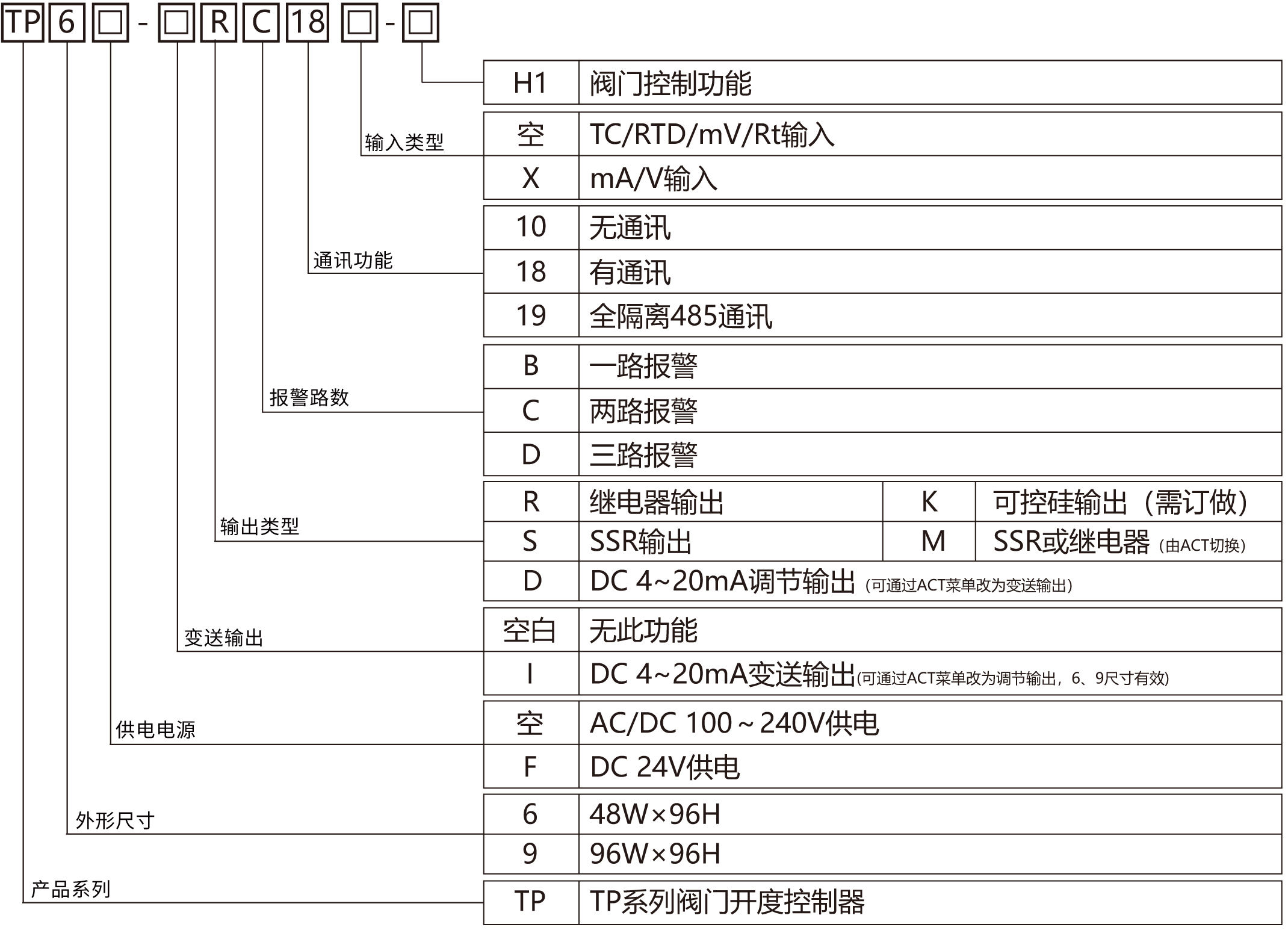

七、選型說明
